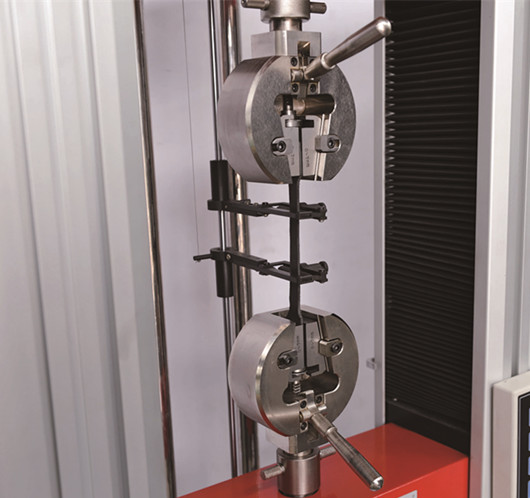

電子拉力試驗機在使用過程中經常會出現(xiàn)打滑的現(xiàn)象發(fā)生，有很多用戶咨詢過眾標小編，大家在沒有使用經驗的情況下處理不當會使測試結果不準確，今天眾標小編作為電子拉力試驗機廠家就為大家詳細介紹一下出現(xiàn)鉗口打滑的原因及處理辦法：
一、電子拉力試驗機鉗口打滑的原因？
1、鉗口因使用次數過多導致鉗口齒牙磨損嚴重，這種情況如果不及時更換鉗口，會造成夾持試樣時試樣打滑，測試結果不準確，此時應及時聯(lián)系試驗機廠家購買全新鉗口。
2、夾持試樣不規(guī)范，正確的試樣夾持方法廠家人員在培訓時都會嚴格的說明，金屬材料試樣夾持時應夾持在鉗口的三分之二，夾持過少會出現(xiàn)打滑現(xiàn)象，夾持過多時在斷裂是會沖擊夾具體頂部彈簧銷。
3、加工試樣過短，由于夾具體和鉗口之間呈楔形面，在拉力試驗過程中鉗口受拉力增大而摩擦力增大，鉗口會超出夾具體楔形面呈喇叭口情況，造成試樣打滑。
4、鉗口選擇不當，拉力機廠家對于測試鉗口的規(guī)格是有嚴格的規(guī)范的，如圓形鉗口為直徑0~7、7~14、14~20，客戶應根據試樣的直徑選擇合適的鉗口范圍。
5、試驗速度選擇不合適，一般金屬材料測試速度為5mm/min，如果選擇速度過快，輕則使試樣打滑，重則會造成拉力機測力傳感器損壞。
二、電子拉力試驗機鉗口打滑如何處理？
1、更換全新鉗口，如發(fā)現(xiàn)鉗口齒牙因磨損老化，更換新鉗口就能解決了。
2、按照試驗機廠家的操作規(guī)范，正確夾持試樣。
3、檢查試樣是否過短，重新加工試樣材料。
4、選擇適合的鉗口并調整試驗速度。
|
