高強螺栓試驗夾具

一、概述
高強螺栓試驗機夾具是我公司根據國家相關標準GB/T3098.1-2010，選用特殊材料精心設計加工制作而成，它通過不同方式的組合，可以進行螺栓楔負載試驗和普通拉力試驗、螺栓保證最小拉力荷載試驗、螺母保證荷載試驗。該夾具通過連接拉桿夾持到萬能試驗機的鉗口內，即可以進行各種拉力試驗，普通液壓萬能試驗機不需添加或更改其它裝置。
二、主要技術指標：

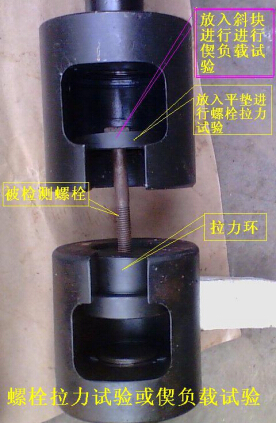

1、楔負載試驗最大拉力：696kN（M30-10.9s）
2、螺栓最小拉力荷載試驗：583kN（M30-10.9s）

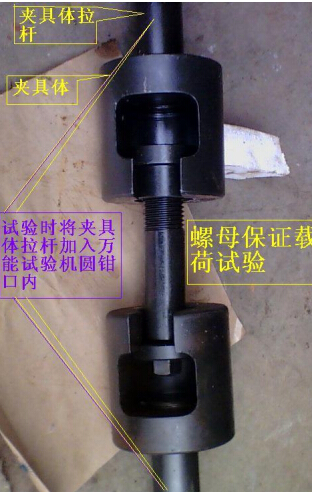

3、螺母保證荷載試驗：583kN（M30-10.9）
4、螺栓保證荷載試驗：466kN（M30-10.9s）
備注：M30以上的高強螺栓試驗夾具需特殊訂貨。
三、夾具配置：

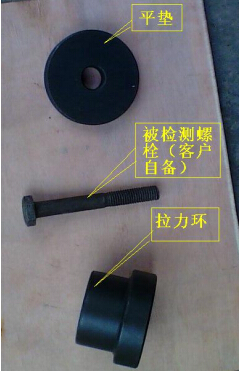

1、夾具體（含拉桿）一對（共4件）
2、平墊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件（共10件）
3、帶內螺紋的拉力環M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各兩件（共20件）
4、楔負載塊M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一付（2件/付，共20件）M20以下為10º、6º
   M22（含M22）以上為4º、6º

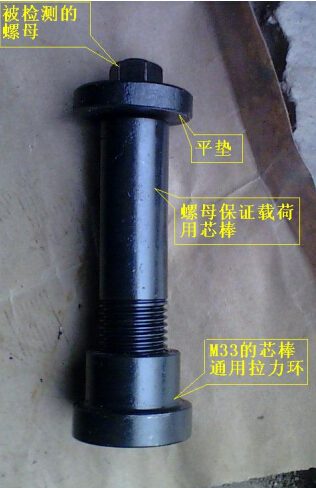

5、螺母試驗芯棒M10\M12\M14\M16\M18\M20\M22\M24\M27\M30各一件另配一件M33的芯棒通用拉力環（共10件）
