原煤分級滾軸篩是一種特種篩機，它主要應用在粗篩，比如原煤分級、建筑垃圾分選、石頭粗篩等形式，應用非常廣泛。那么滾軸篩究竟是怎么運作的？讓我們來看一看。
一、設計思想
煤炭分篩設備的主要設計思想是:滾軸篩煤機利用多軸旋轉推動物料前移, 并同時進行篩分。它的工作機構是一排排的篩軸,各篩軸按照同一方向旋轉,使物料沿篩面向前運動,同時攪動物料,小于篩孔尺寸的顆粒受自重及篩軸旋轉力的作用從篩孔落下,大于篩孔尺寸的顆粒留在篩面上繼續向前運動并進入碎煤機進行破碎。它由電機、件速器、旁路機構、篩軸、機罩、堵煤報警器等組成。工作時，電機通過減速器、傳動鏈條驅動篩軸作同向轉動，推動物料在篩面上向前滾動。物料在滾動過程中，小塊物料落下，大塊物料從篩面滾過，進入碎煤機。本系列設備具有如下特點：1）全部采用鏈條傳動，結構簡單，壽命長，便于維護。2）設有多組篩片清掃器，篩面清潔，篩分效率高，不易堵煤。3）設有堵煤報警器，確保設備運行。4）全密封結構，無粉塵泄漏，脊形頂面，便于沖洗。
二、總體結構

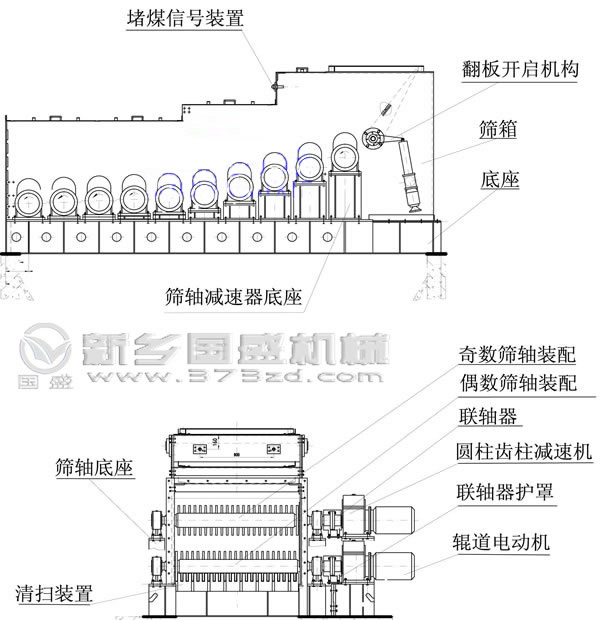

篩機由2 部分組成:篩機主體和傳動機構。篩機主體由篩軸裝配、篩箱、底座和翻板裝置組成;傳動機構由電機、減速器及聯軸器組成。篩機的篩軸部件分別坐落在機座兩側的軸承座支架上,每根篩軸都直接連接著1 組傳動機構。為便于制造和維修,篩箱與機座、電機底座與機座、篩箱側板組件和蓋板之間靠螺栓連接。在篩機入料端設置了1個利用電動推桿機構控制的旁路翻板裝置,不僅可以用于系統中出現意外故障時臨時卸料,而且當來煤粒度較小時也可直接從旁路通過。因此 ,煤流既可經篩面篩分,又可以經旁路通過。
三、篩面結構
煤炭分級篩有幾根裝有數片梅花形篩片的篩軸,并列安裝在機體上構成香蕉形篩面,采用機械傳動與電機相連。每根篩軸由小功率電機單獨傳動,利于檢修和維護。篩機的滾軸按3種不同角度順篩機縱向排列,并按同一方向旋轉,以使物料不僅在篩面上不斷向前運動,而且不斷攪拌。滾軸有篩分軸和破碎軸2類。篩分軸是在鋼管上焊制三角形凸盤,相鄰軸凸盤應錯開。破碎軸是在鋼管上焊制方形凸塊,它們布置在滾軸篩中間、破碎輪下方的破碎區,方形凸塊起到良好的擠壓作用。在破碎軸兩邊布置的都是篩分軸, 每根篩分軸下裝有1個清掃刮板,清除滾軸上粘附的煤。
四、滾軸驅動
滾軸驅動,每根軸由獨立的齒輪馬達驅動。軸本身由2個自調心滾子軸承支撐,馬達、錐齒輪減速器通過聯軸器與滾軸相連,考慮到滾軸數量較多,運行工況惡劣,聯軸器采用蛇簧聯軸器, 許用精度低,結構簡單。各個滾軸功率不同,馬達功率分 912 kW、715 kW、515 kW3種分別配給破碎軸、進料篩分軸和出料篩分軸。滾軸配電為分組設計,23根滾軸共分4組,起動時可以按物料流向的逆序分組起動,避免過高的起動電流,也可適應重載停止后重新起動時滾軸篩上有余煤的情況。1組滾軸中,如果有1個滾軸過載動作,只發出報警信號;當1組滾軸中有超過2個以上的滾軸發生故障時系統停機。這在確保系統正常運行的同時減少了停機次數。
