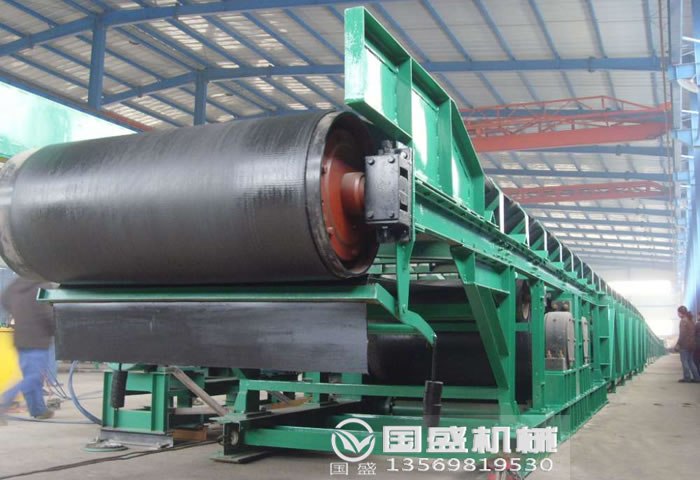

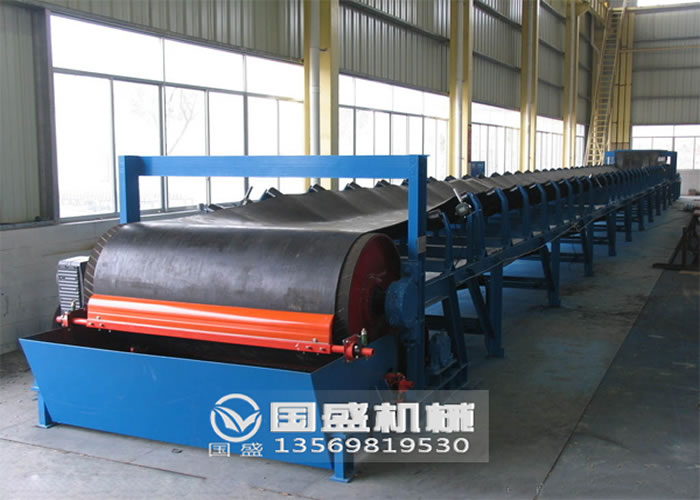

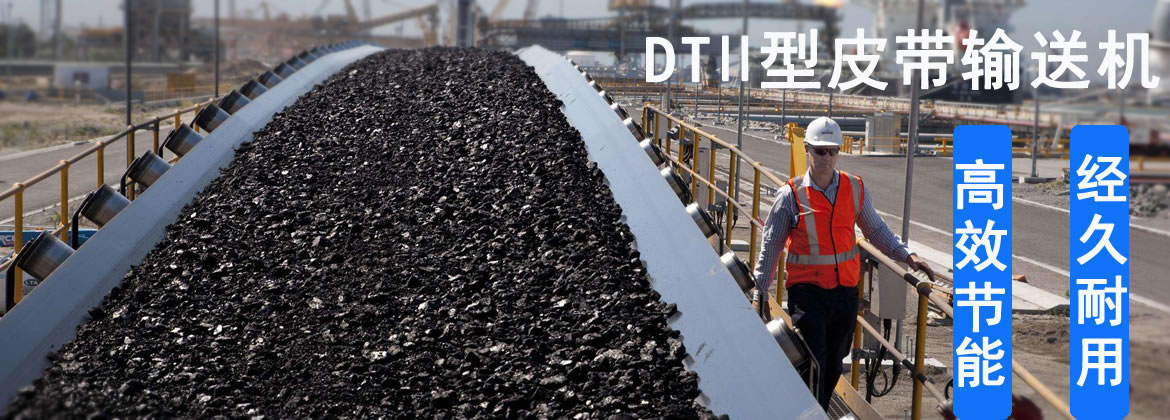

DTⅡ型皮帶輸送機

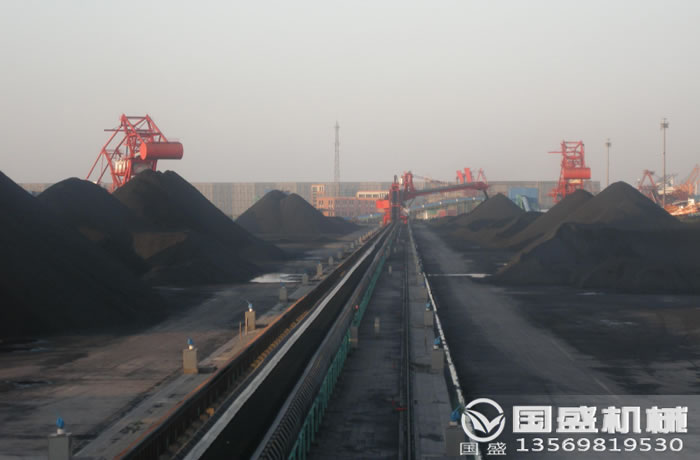

      DTⅡ型皮帶輸送機輸送量大，其結構簡單，維護方便，成本低，通用性強，被廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門，可以進行裝車、裝船、轉載或堆積各種常溫狀態各種散狀或成件物品，由單機或多機組合成運輸系統。

          根據工藝要求可布置成水平或傾斜的形式，還可采用帶凸弧段、凹弧段與直線段組合輸送形式。輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角也取決于大塊物料出現頻率。

產品優勢

1.DT2Ⅱ型皮帶輸送機是以棉帆布、尼龍，聚酯帆布及鋼繩芯輸送帶作拽引構件的連續輸送設備，由于結構上的優點可有效地輸送各種物料。
    2.在工業生產中，該設備可用作生產機械設備之間構成連續生產的紐帶，以實現生產環節的連續性和自動化，提高生產率和減輕勞動強度。
    3.輸送帶根據摩擦傳動原理而運動，具有輸送量大、輸送距離長、輸送平穩，物料與輸送帶沒有相對運動，噪音較小，結構簡單、維修方便、能量消耗少、部件標準化等優點，因而廣泛應用于采礦、冶金、化工、鑄造、建材等行業的輸送和生產流水線以及水電站建設工地和港口等生產部門。該設備具有運量大，爬坡能力高，運營費用低，使用維護方便等特點，便于實現運輸系統的自動化控制。
    4.DT2Ⅱ型皮帶輸送機可在環境溫度－20℃至＋40℃范圍內使用，輸送物料的溫度在50℃以下。

工作原理

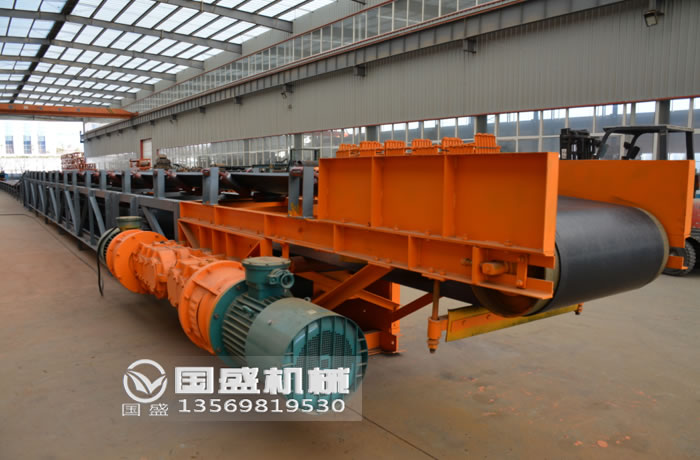

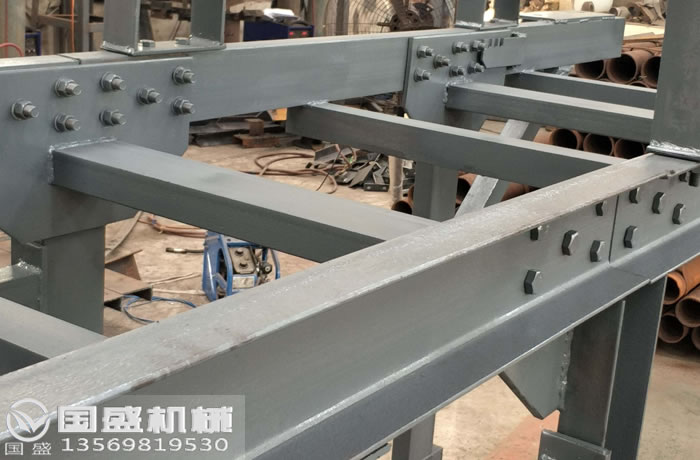

      DT2Ⅱ型皮帶輸送機主要由機架、輸送皮帶、皮帶輥筒、張緊裝置、傳動裝置等組成。機身采用優質鋼板連接而成 ，由前后支腿的高低差形成機架，平面呈一定角度傾斜。機架上裝有皮帶輥筒、托輥等，用于帶動和支承輸送皮帶。有減速電機驅動和電動滾筒驅動兩種方式。

          DT2Ⅱ型皮帶輸送機是以輸送帶作為牽引構件和承載構件的連續輸送機械。輸送帶繞經傳動滾筒和改向滾筒形成閉合回路，輸送帶的承載，回空分支都支承在托輥上，由拉緊裝置給以適當?shù)睦o力，工作中通過傳動滾筒與輸送帶之間的磨擦力，帶動輸送帶運行。物料由卸料裝置卸在受料裝置處，或隨輸送帶一起運至滾筒處卸掉，完成輸送工作。

技術參數

膠帶寬度 (mm)	輸送長度 (m) 功率			輸送速度 (m/s)	輸送量 （t/h)
500	≤12x3	12-20 4-5.5	20-30 5.5-7.5	1.3-1.6	78-191
650	≤12x4	12-20 7.5	20-30 7.5-11	1.3-1.6	131-323
800	≤6x4	≤10 7.5	15-30 7.5-15	1.3-1.6	278-546
1000	≤10x5.5	10-20 7.5-11	20-40 11-22	1.3-2.0	435-853
1200	≤10x7.5	10-20 11	20-40 15-30	1.3-2.0	655-1284
1400	≤10x11	<10-20 18.5	<20-40 22-37	1.3-2.0	893-1745
1600	≤10x15	<10-20 22	<20-40 30-45	1.3-2.0	1069-2195

配件特點

減速機

      采用DBY(二級)，DCY（三級）型圓錐圓柱硬齒面齒輪減速機，具有承載能力大、效率高、重量輕、壽命長等特點，輸入軸與輸出軸呈垂直方向布置，可減少驅動站的占地面積。減速機工作環境溫度為-40℃~+45℃，當環境溫度低于0℃時，起動前潤滑油應加熱到+10℃放能投入工作。減速器采用油池飛濺潤滑，自然冷卻，熱功率不平衡時還應采用循環油潤滑或增加冷卻裝置。

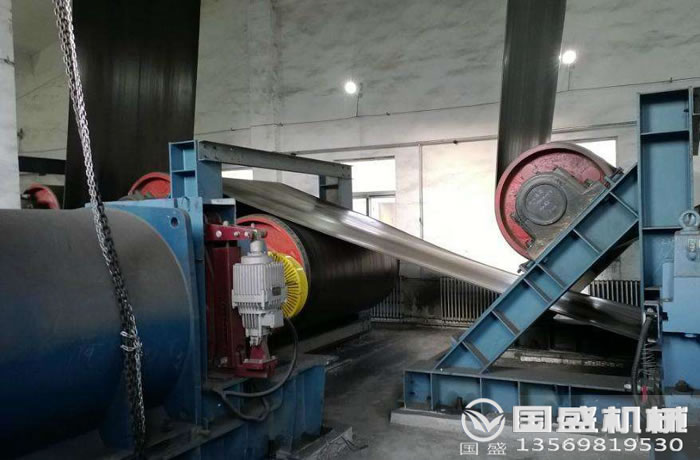

制動器

      本系列選用YWZ5型系列液壓推桿制動器，具有工作頻率快，制動平穩，制動力矩可調，摩擦墊易更換，壽命長等優點，防護等級為IP65，液壓推桿工作頻率為100%。

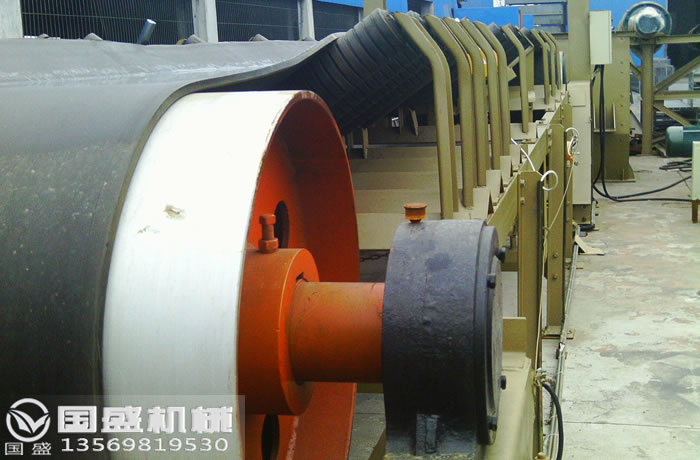

改向滾筒

      用于改變輸送帶運行方向或增加輸送帶在傳動滾筒上圍角其結構形式與傳動滾筒一樣分輕、中、重三種形式，軸的分檔直徑為50~100mm，120~180mm，及200~260mm，滾筒表面有裸露光鋼面和平滑膠面兩種。
