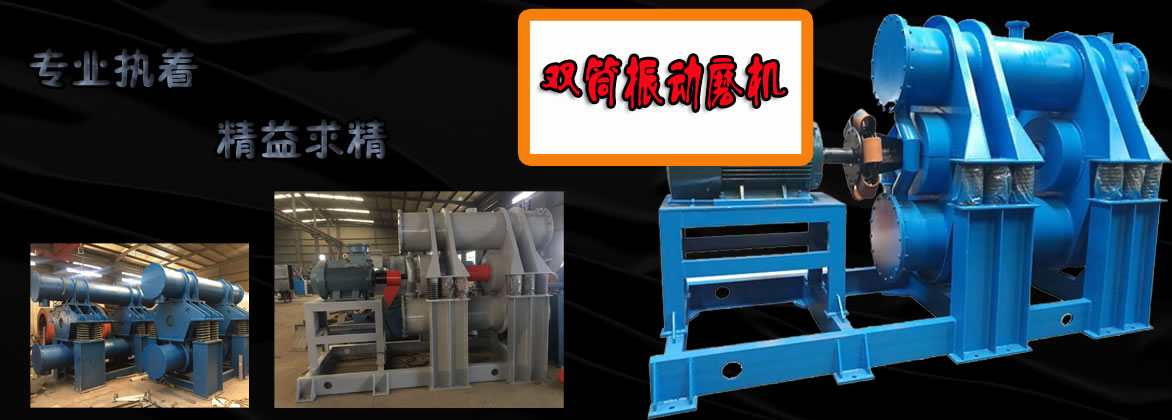

產品簡介
雙筒振動磨機是應用范圍較為廣泛的振動磨機，該設備被廣泛應用在選礦、建筑材料、研磨材料、粉未冶金、電力、陶瓷等行業，結構簡單，可以通過調整振幅和頻率大小、介質的配比生產出不同粒度的產品。整個振動過程無環境污染，可進行干式、濕式球磨，并且可以根據客戶實際要求進行特殊定做。

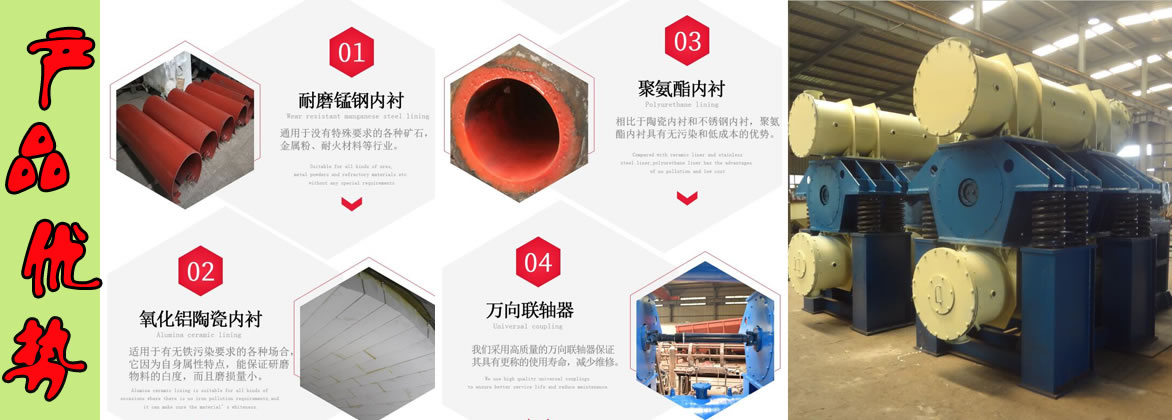

產品優點
1.由于是高速工作，可直接與電動機相連，機重和占地面積??；
2.研磨介質填充率和振動頻率高，單位容積筒體的處理量大；
3.功耗較小，不需用分級機進行閉路磨碎；
4.產品粒度細，可以細磨或超細磨碎；
5.用軟管可與物料和排料裝置連接，便于密封；還可以進行一些特殊磨碎，如連接液氮，進行超低溫磨碎。
產品特點
1.雙筒振動磨機是以球或棒為介質的超微粉碎設備，在超微粉碎領域內占有重要優勢。
2.磨筒內介質充填量比同容量球磨機高達80%，因此處理量大。
3.具有高效、節能、節省空間、產品粒度均勻等優點。
4.具有帶篩、收集裝置的振動磨可以進行連續生產。
5.操作簡單方便、工作可靠、易清洗、對工作條件的適應能力強。
6.在磨制細粉和超細粉物料時，比傳統的回轉式磨機具有明顯的優越性，
7.帶有夾套磨筒的振動磨可以調節研磨溫度。
工作原理
雙筒振動磨機接通電源，驅動電機通過撓性聯軸器帶動激振器中的偏心塊旋轉，從而產生周期性的激振力，使磨機筒體在支承彈簧上產生高頻振動，機體獲得了近似于圓的橢圓形運動軌跡。
隨著磨機筒體的振動，使筒體內介質獲得三種運動：強烈的拋射運動，可將大塊物料迅速破碎；高速同向自轉運動，對物料起研磨作用；慢速的公轉運動，起均勻物料作用。
磨機筒體振動時，粉磨介質強烈地沖擊和旋轉，進入筒體的物料在粉磨介質沖擊和研磨作用下被磨細，并隨著料面的平衡逐漸向出料口運動，*后排出磨機筒體成為粉磨產品。
技術參數
|
|
2GSZM-100 |
2GSZM-200 |
2GSZM-400 |
2GSZM-800 |
2GSZM-1200 |
|
粉末方式 |
干法、濕法、開路、閉路 |
|
入料粒度 |
0-25 |
|
出料粒度 |
0.3-0.074 |
|
筒體容積（L) |
100 |
200 |
400 |
800 |
1200 |
|
處理能力（t/h） |
0.1-1.5 |
0.2-3 |
0.5-5 |
1-10 |
1-16 |
|
振幅 |
9-14 |
9-14 |
8-11 |
7-9 |
7-9 |
|
電機功率 |
17-22 |
22-37 |
45-55 |
55-75 |
75-90 |
|
振動頻率(次/分) |
16.3 |
16.3 |
16.3 |
16.3 |
16.3 |
|
整體重量 |
2.5 |
4 |
6.6 |
11.5 |
14 |
|
外形尺寸(長*寬*高） |
2612*1654*2054 |
2900*1884*2378 |
3800*2350*24900 |
4843*2956*2510 |
|
產品分類
按照筒體數目分：單筒的和多筒的；
按照激振形式分：慣性式和偏旋式；
按照是否加水粉磨分：干法和濕法；
按照操作方法分：間歇式和連續式。
振動頻率不正常原因
在技術改造過程中，安裝基礎太弱，不夠厚，比如說許多水泥廠在沒有考慮振動磨機安裝基礎的情況下，從開路系統直接轉換為閉路系統，從而導致了設備本體的振動，在這種情況下，可以利用加固裝置的基礎來解決振動頻率不正常的發生。
安裝精度低也是導致異常振動的重要因素之一。檢查防夾裝置的通風情況和軸承的潤滑情況。拉動防堵裝置的軸，檢查轉子是否可以自由旋轉，旋轉時是否有噪音；檢查防堵接地裝置是否可靠。檢查防振夾裝置的外觀是否有裂紋，以及緊固件是否完整，固定。檢查振動電機驅動器是否可靠運行。
安裝調整
雙筒振動磨機的電機支架用螺栓連接在底架上，安裝時，校平機架后，把磨機的機體部分放置于彈性支撐上，把電機軸與機器主軸（激振器軸）校直在同一中心線上，聯接撓性聯軸節即可。本機開機前，必須作好以下工作：
1.裝填好磨破介質，不裝磨破介質萬不可開機，以防機器重量太輕，造成飛車事故；
2.接好冷卻用循環水。循環水有兩個作用：一是降低軸承運轉時的溫度，用以保護軸承；二是對不能耐較高振磨溫度的材料 ，通過加上在外套內的循環水來吸收振磨筒內振磨時產生的熱量；
3.裝好隔音罩減少機器噪音對工作區的影響；
4.本系列磨機電機功率較大，建議采用降壓起動，以減少2起動時對電網的影響，一般情況下，不配置專用電器柜，如特殊需要可另訂；
5.如需連續自動進料，連續自動出料，我廠可為用戶配置自動進、出料裝置；
6.根據振磨物料不同，要求的振動磨強度也不同，為此，可增減改變副偏心塊，需要大激振力時，可把副偏心塊用螺栓緊固連接在偏心裝置上，反之，把副偏心塊取下。
